La technologie des tubes VORTEX
Simplifiez vos installations.
L'effet VORTEX
Découvrez nos tubes vortex, une technologie exploitant l'air comprimé pour générer du froid et du chaud.

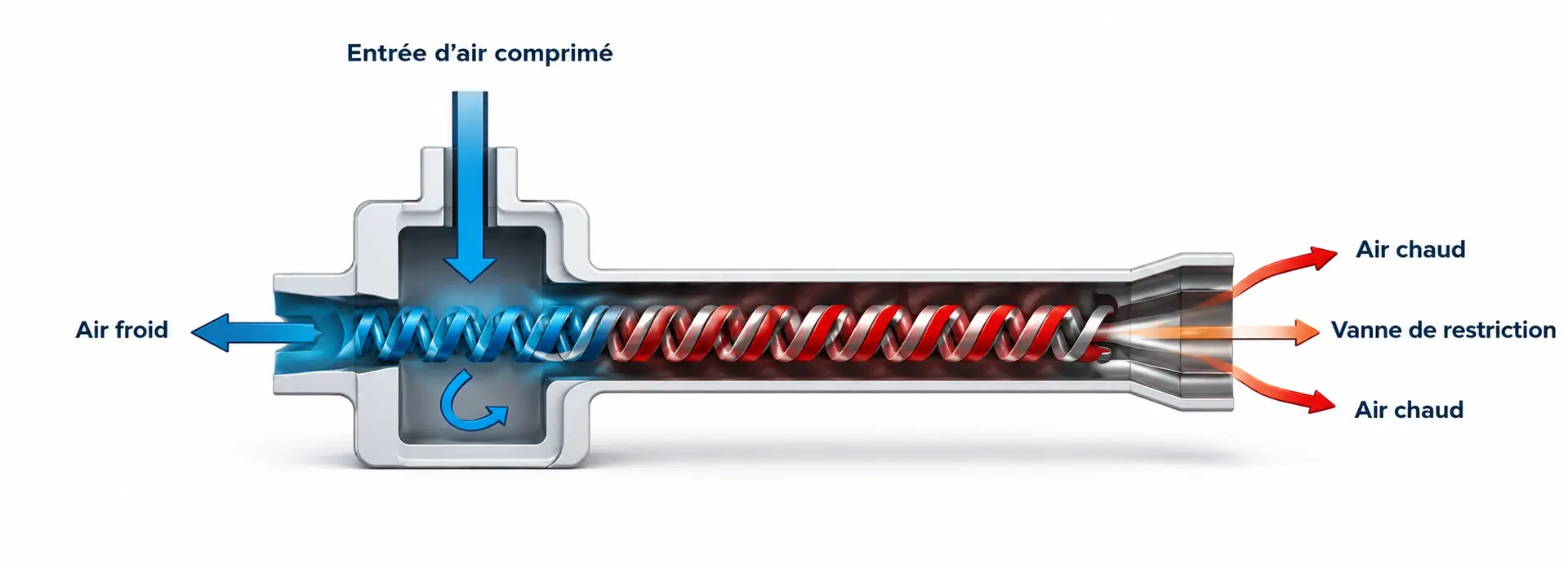

L'air comprimé injecté par l'orifice d'entrée crée un écoulement à grande vitesse en forme de tourbillon (1 000 000 tours/minute) à l'intérieur du tube appelé effet vortex. L'air ainsi propulsé à grande vitesse s'échauffe contre les parois du tube pour atteindre des températures pouvant aller jusqu'à 200°C.
A l'extrémité du tube une vanne de restriction limite le débit d'échappement de l'air chaud. L'air restant ne pouvant s'échapper est refoulé et fait le chemin inverse à l'intérieur du tourbillon d'air chaud. Ce flux d'air allant moins vite provoque un échange de chaleur important qui le refroidit fortement avant de sortir du tube par le côté opposé à un température pouvant descendre jusqu'à -45°C environ, avec un débit calorique allant jusqu'à 2 500 kcal/h.

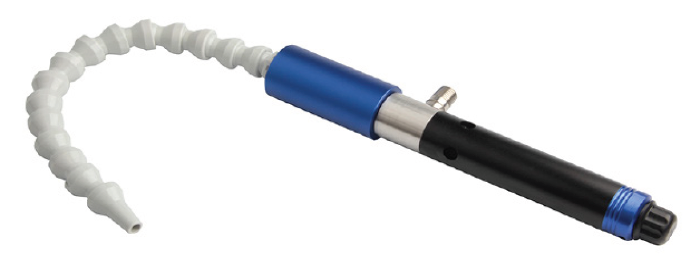

Installation
Pour être efficace, un tube vortex doit être alimenté en air comprimé très sec, propre et filtré à 5μ. Le tube et le raccord d'alimentation ne doivent pas avoir de restriction de passage avec des diamètres inférieurs à 8 mm.
La manipulation de la vanne de restriction de sortie d'air chaud, permet de régler le débit et le niveau de refroidissement de la sortie froide.
Plus le débit de la sortie froide est importante, moins la chute de température est importante et plus il y aura production de frigories (fg).
A l'inverse moins le débit de la sortie froide est importante, plus la chute de température est importante et moins il y aura de production de frigories (fg).
L'augmentation de la pression d'air comprimé augmente la chute de température en sortie froide alors que la baisse de la pression la diminue.
La
présence d’humidité dans l’air d’alimentation entraîne une condensation et la
formation de givre qui handicape le fonctionnement du tube.
Frigories
La frigorie :
Unité de mesure de froid.
Quantité de chaleur nécessaire pour abaisser de 1°C la température de 1 gramme d’eau de 14.5 à 15.5°C sous la pression atmosphérique normale.
Exprimée en kilofrigorie (Kfg).
Son unité de mesure est l’inverse de la calorie.
Sa valeur est de -4.185 Joule.
Son unité de mesure doit son nom au latin frigus (froid).
Pourquoi choisir les tubes VORTEX ?
Facilité d'utilisation
Aucune compétence particulière nécessaire pour l'installation.
Écologique
Aucun rejet de gaz CFC.
Sans entretien
Aucune pièce mobile.
Compact
Grande efficacité.
Pour quelles applications ?
Climatisation précise d'armoire
Meulage de pneumatique
Refroidissement de bouteilles plastiques
Refroidissement de substrat
Refroidissement de sonotrode
Refroidissement de partie de machines chaudes
Refroidissement d'aiguilles
Refroidissement de pièces
Produits complémentaires
Filtre à air comprimé
Le filtre à air comprimé Expel protège vos équipements en éliminant 99.999% de l'eau, des émulsions d'huiles...

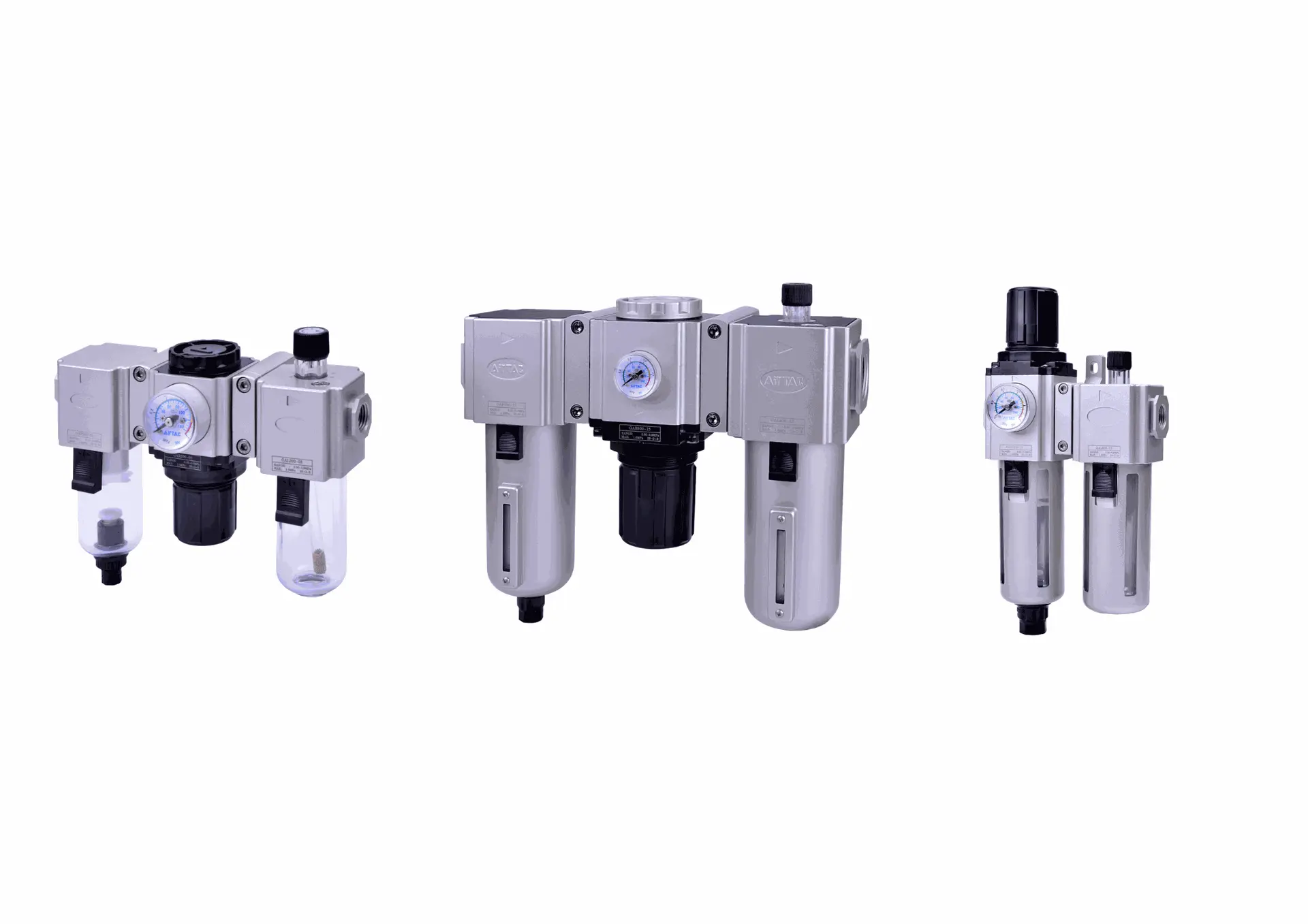

Filtre Régulateur Lubrificateur
Protégez vos équipements et régulez la pression grâce à nos FRL modulaires.

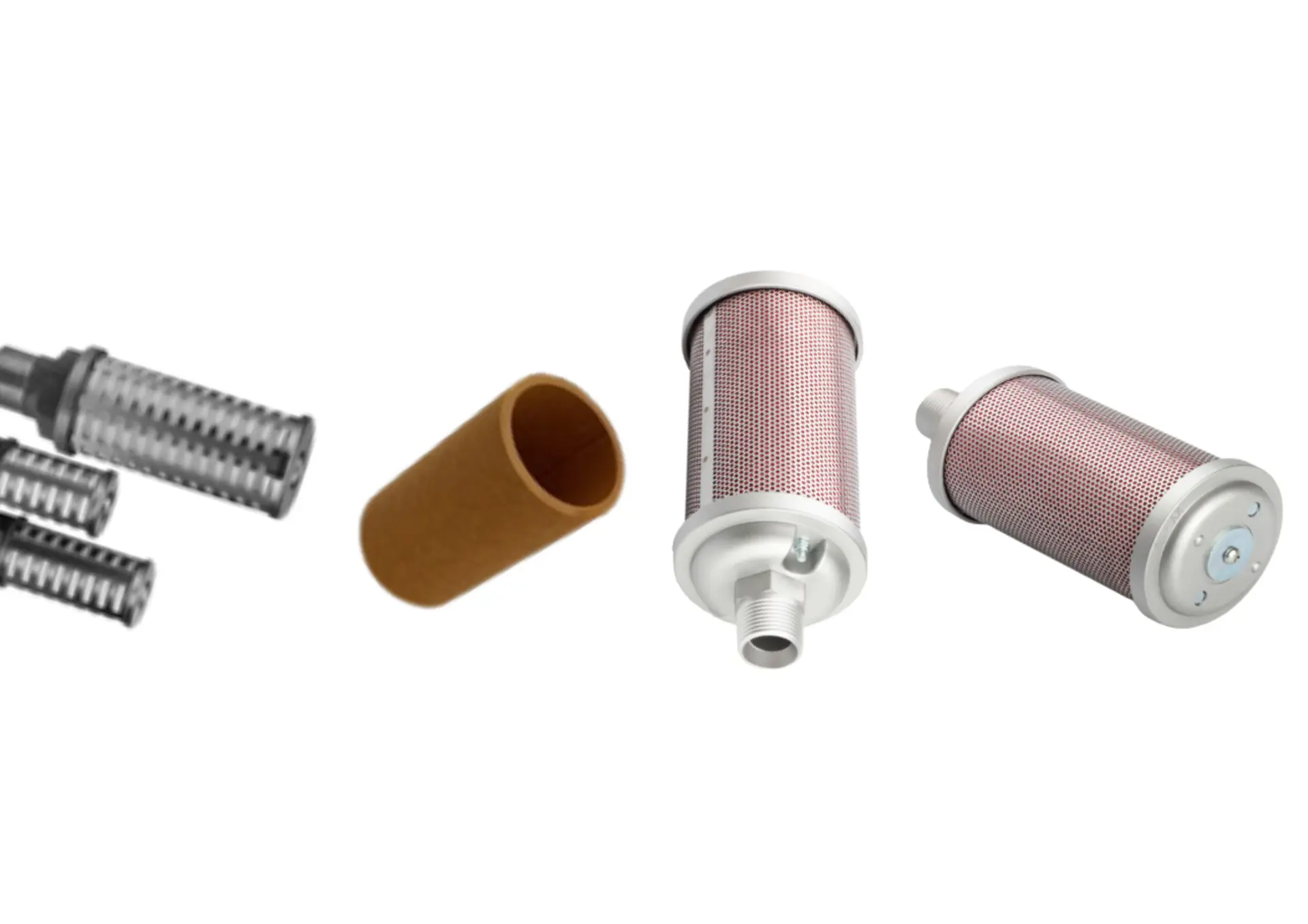

Silencieux
