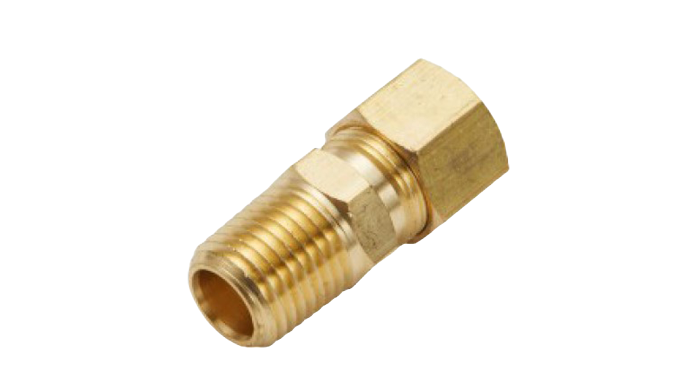

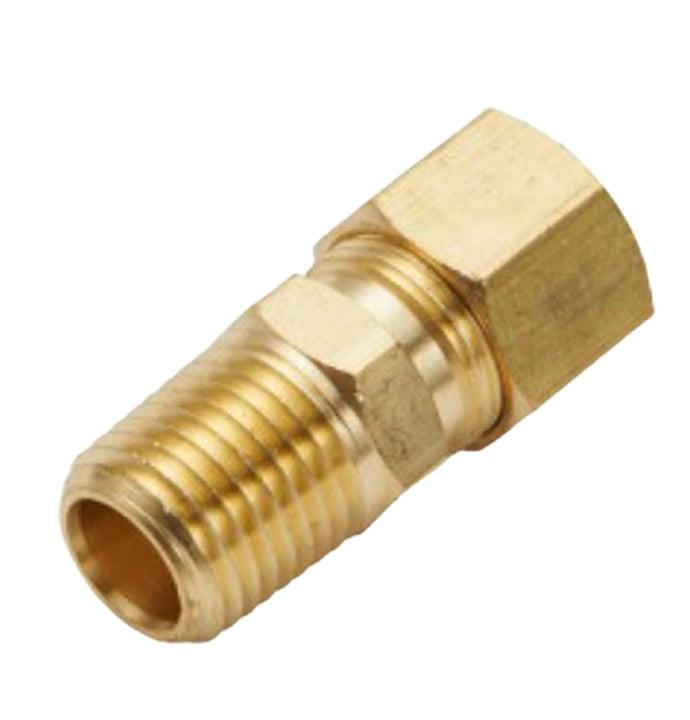

Raccords à simple bague - Standards laiton
Découvrez nos raccords à simple bague, permettant une étanchéité longue durée et de hautes performances.
Les caractéristiques de ces raccords sont les suivantes :
- Adaptés pour de multiples applications pneumatiques et hydrauliques à une pression moyenne.
- Convient à une variété de liquides industriels.
- Une excellente étanchéité est assurée grâce à la technique de sertissage du raccord sur le tube.
- Aucun joint n'est présent, garantissant ainsi une durée de vie optimale.
- Fabriqué en laiton de haute résistance pour une fiabilité mécanique accrue.
- Connexion de diverses catégories de tubes et tuyaux : incluant les tubes métalliques, polymères, en acier, en caoutchouc...
- Aucune fourrure n'est requise pour les tubes polyamide rigides et semi-rigides ayant un diamètre inférieur à 14mm.
Pourquoi choisir nos solutions pour vos applications verrerie ?
RAPIDITÉ
PRÉCISION
FIABILITÉ
PERFORMANCES
Caractéristiques techniques :
Type de fluides | Air (aucun autre type de gaz ou de liquides) |
Plage de température | -53°C - 120°C * |
Plage de pression de fonctionnement | ** |
* Dépend de la plage de température de fonctionnement du tube utilisé. Pour plus d'informations, nous contacter.
** Dépend de la plage de pression maximale du tube utilisé. Pour plus d'informations, nous contacter.
Structure :
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Tube ; acier | Bague : acier | Tube : polymère | Écrou : polymère | Bague : laitonRéduction : laiton | Tube : polymère | Corps de raccord : laiton | Écrou ; laiton | Écrou : acier |
Pression de travail :
Bar | Tube D | Paroi du tube |
27,6 | 1/8 | .030 |
27,6 | 9/16 | .30 |
20,7 | 1/4 | .30 |
20,7 | 5/16 | .32 |
13,8 | 3/8 | .32 |
13,8 | 1/2 | .32 |
10,3 | 5/8 | .35 |
6,9 | 3/4 | .035 |
5,2 | 7/8 | .035 |
