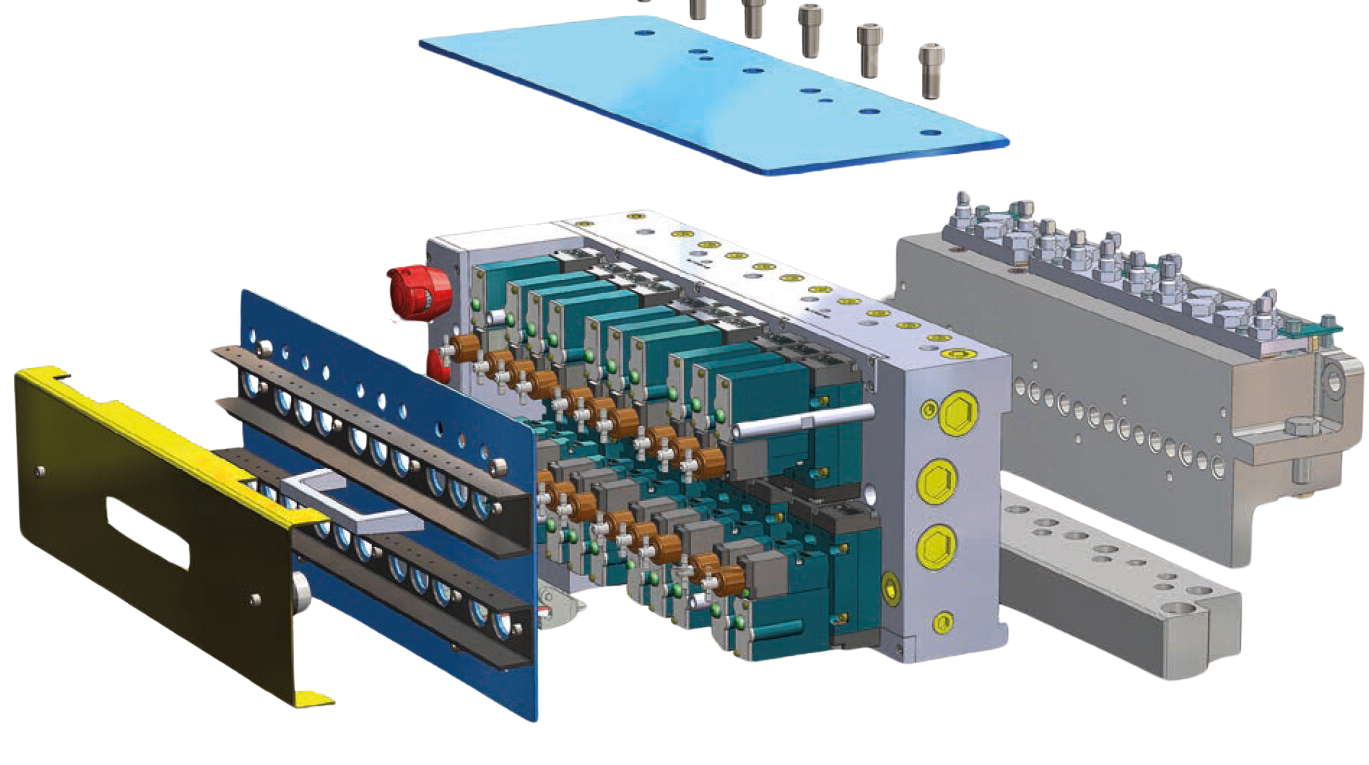

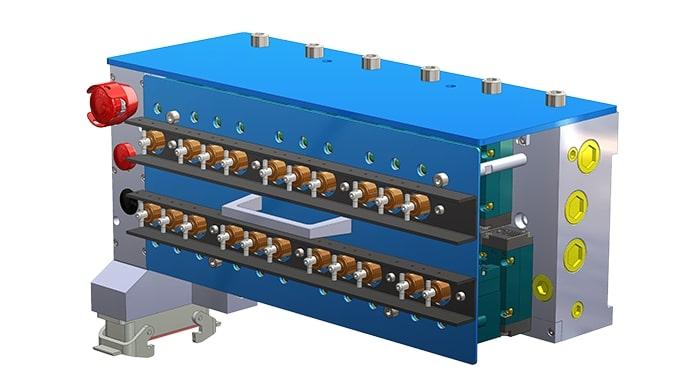

Électrovannes NO/NF - Série 54 - 21 pistes
Pour bloc 21 pistes
Découvrez nos électrovannes NO/NF séries 54, une nouvelle génération d'électrovannes haut débit pour bloc valves 21 pistes, développés pour l'industrie du verre.
Les caractéristiques sont les suivantes :
- Design ergonomique pour une utilisation aisée : profondeur réduite de 50 à 120 mm par rapport aux blocs cartouches traditionnels.
- Haut débit (5000 Nl/min par distributeur) par rapport au débit moyen de 2500 Nl/min des cartouches fournies d'origine.
- Forte résistance à la contamination : conçu pour fonctionner dans des environnements difficiles.
- Câblage électrique indépendant pour faciliter la maintenance.
- Capot supérieur en acier anti-dérapant.
- Capot frontal avec pictogrammes indiquant les fonctions.
- Commande manuelle 3 positions et voyant face à l'opérateur.
- Capot fourni : pas de pièces électriques sur le couvercle.
- Moins d'arrêts : augmentation de la production.
Pourquoi choisir nos solutions pour vos applications verrerie ?
RAPIDITÉ
PRÉCISION
FIABILITÉ
PERFORMANCES

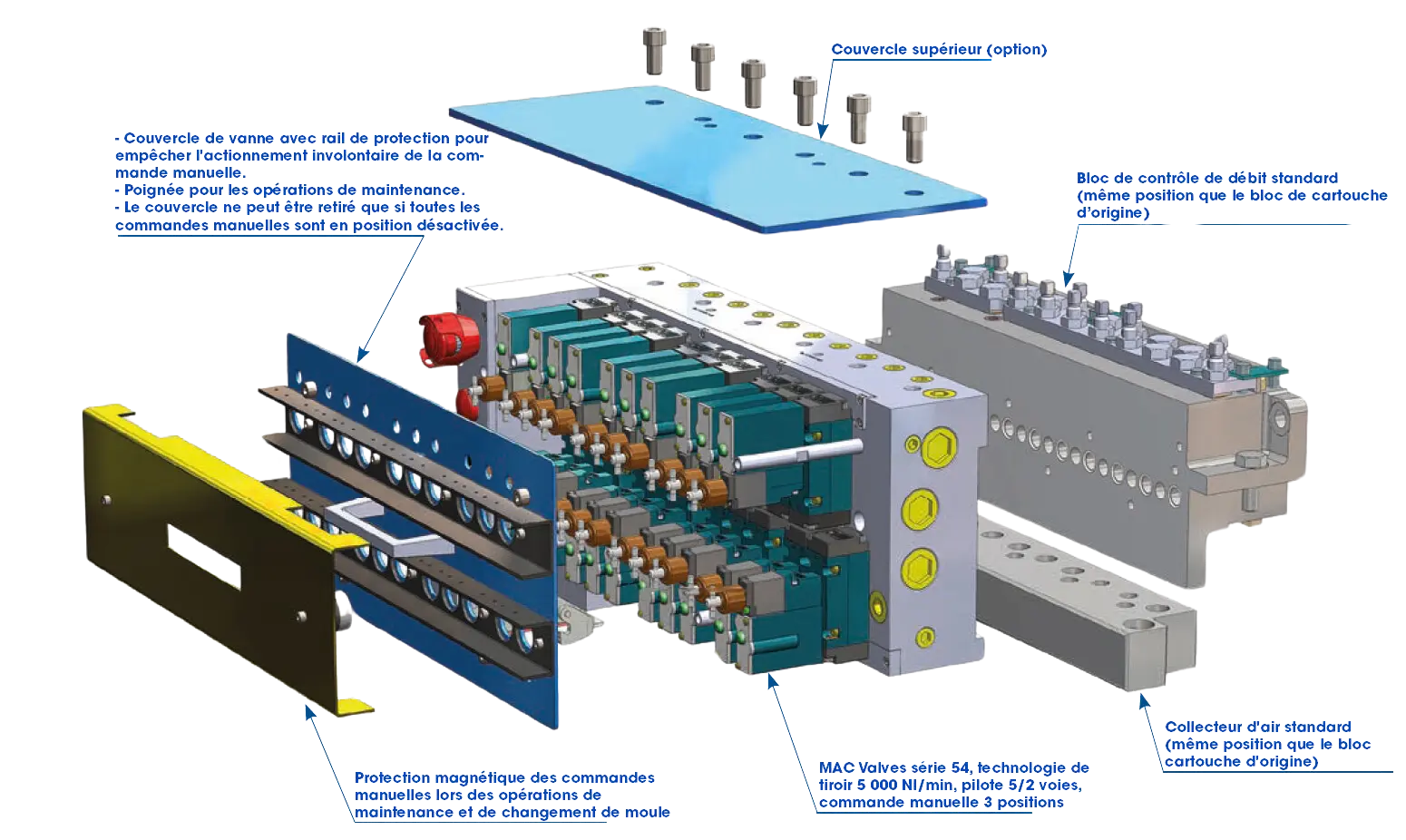

Structure :
Caractéristiques techniques :
Fluides |
Pression d'alimentation |
Pression de pilotage externe |
Lubrification | Filtration | Température | Orifice nominal | Débit (à 6 bars) | Bobine | Voltage | MOD. ER05 |
Air comprimé, vide, gaz inertes |
Pilotage externe 0 à 8 bars |
2,5 à 8 bars |
Non requise | 40
µ
| -18°C à 80°C | 13,5 mm | 5 000 Nl/min | Encapsulée époxy - Fil classe F - Excitation longue durée | -15% à 10% du voltage nominal | Joints, tiroir, et clapet en viton - graisse haute température - commande manuelle conçue pour l'industrie du verre |
Évolution :
Le bloc valves MAC Valves 21 lignes propose en option, une façade inclinée, des régulateurs de débit (in/exh) en façade, double pression, et la possibilité de 21 alimentations individuelles de pression.

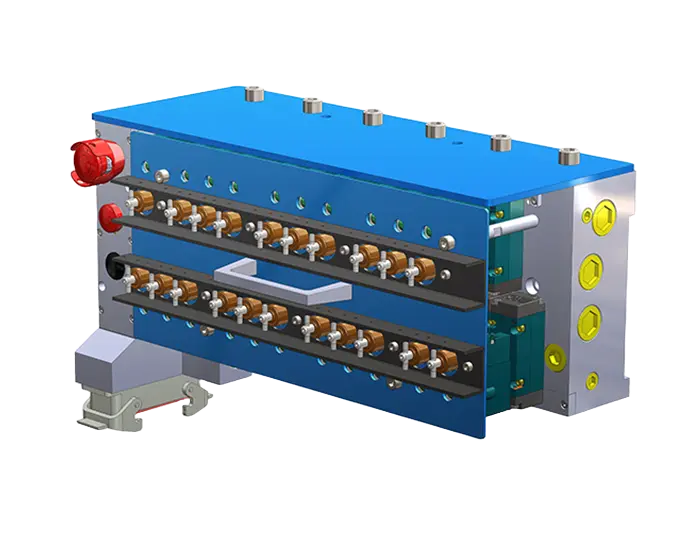

Nouveau bloc électropneumatique 100% interchangeable

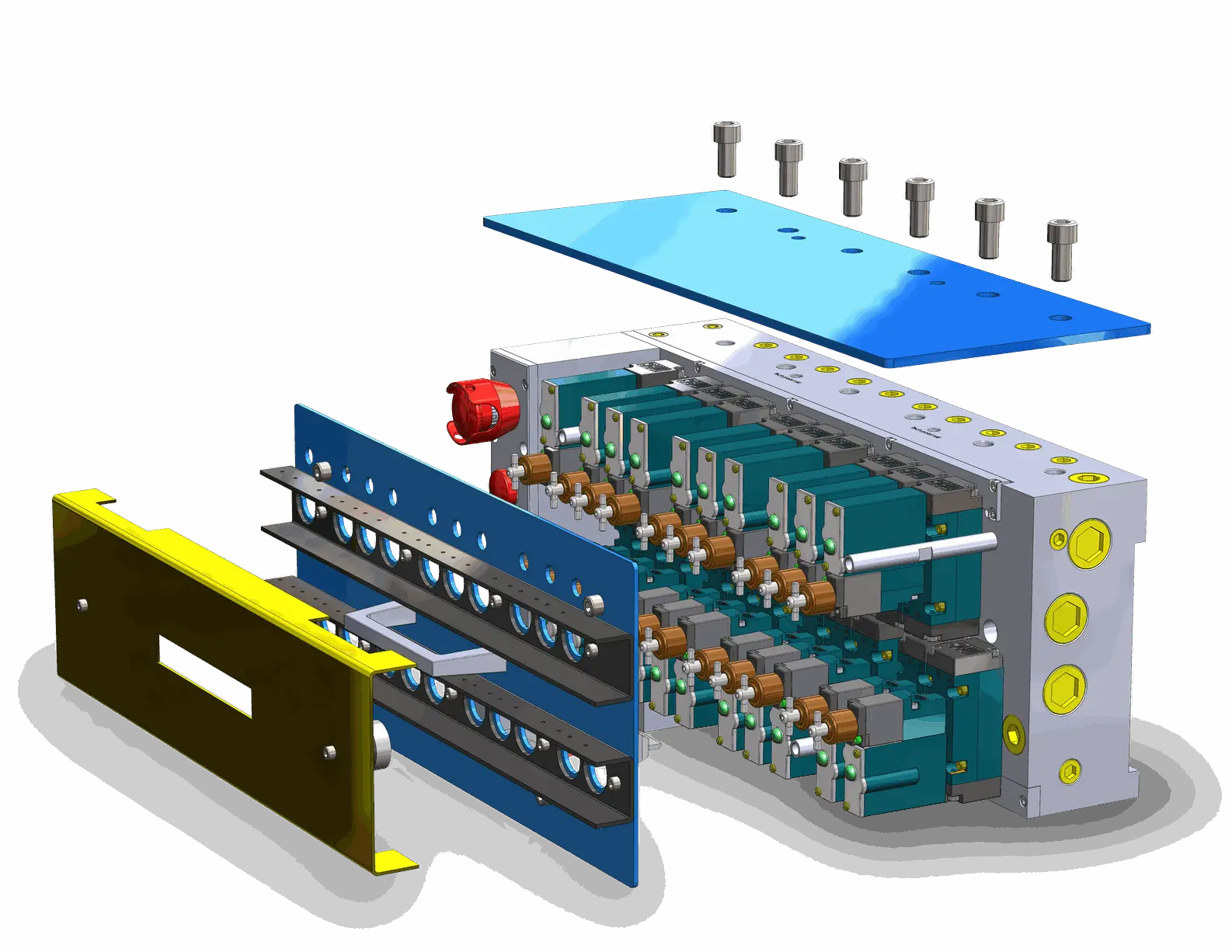

Vue éclatée

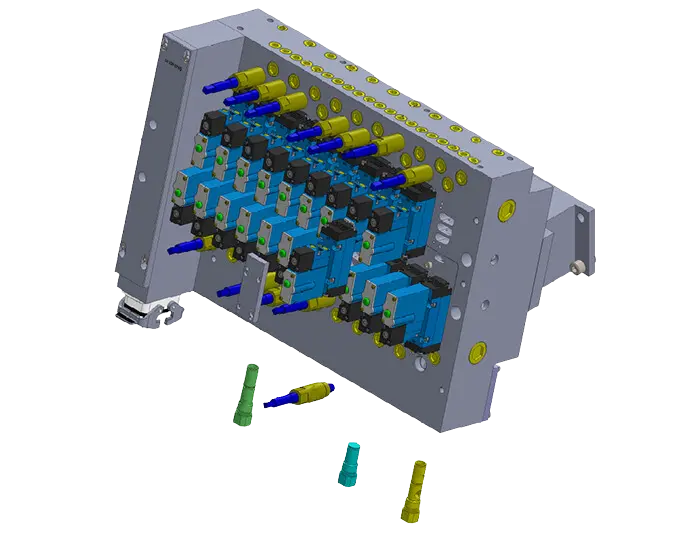

Bloc incliné avec limiteur de débit en façade
Solution MAC - Codes de commande :
Barreau d'électro-distributeurs | CBM054 MOD EXXX |
Normalement fermé | 54A-CC-000-DM-DEWJ-4FM Mod ER05 |
Normalement ouvert | 54A-DC-000-DP-DEWJ-4FM Mod ER05 |
Kit de réparation NC/NO | K-54001 Mod. ER05 / DPB-DEWJ-4FM1 Mod. ER05 |
