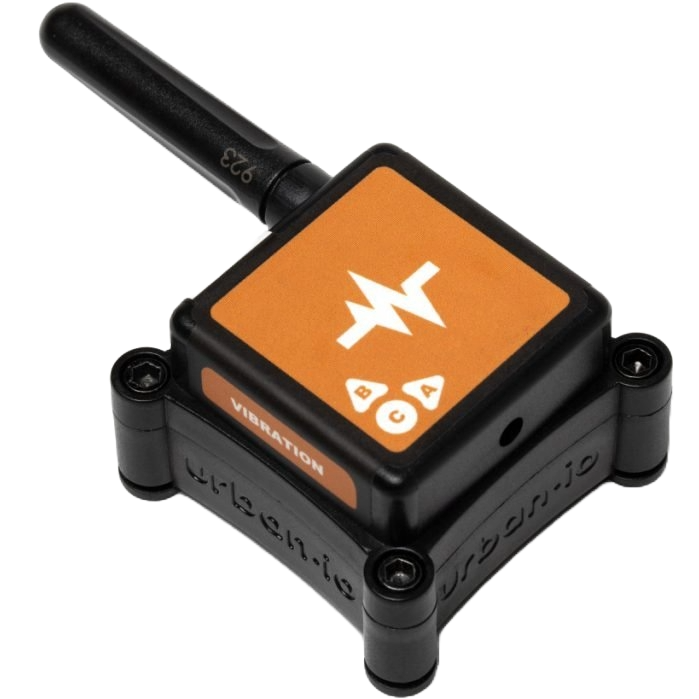

Capteur de vibrations
Le capteur de vibrations Urban IO mesure le mouvement relatif (accélération) sur trois axes (XYZ), donnant à l’utilisateur le maximum d’amplitude de mouvements dans chaque dimension. De plus le capteur traite la forme d’onde temporelle de chaque échantillon, pour identifier les fréquences auxquelles les valeurs maximales se produisent. Ce capteur échantillonne l’accélération toutes les 10 minutes. Les échantillons du domaine temporel sont convertis en vitesse, puis en domaine fréquentiel. Le capteur rapporte les valeurs de fréquence et d’amplitude pour les 10 premiers points dans chacune des dimensions X, Y et Z. De plus, l’amplitude totale pour chaque dimension est également indiquée.
Ce produit est conçu pour être utilisé conjointement avec une passerelle Urban IO. Dans de bonnes conditions, les portées suivantes peuvent être atteintes :
- Jusqu’à 5km en extérieur lorsqu’il n’y a pas d’obstacles entre la passerelle et le capteur, et où qu’ils soient placés.
- 500m dans un espace clos où il y a un ou plusieurs obstacles (objets, murs, bâtiments), entre la passerelle et le capteur et qu’il est placé sur le même plan horizontal.
Ce capteur de vibrations est conçu pour être utilisé dans des environnements intérieurs, et dans certains environnements extérieurs. Le boîtier de la passerelle est conforme à la norme IP65, et, à ce titre, il est conçu pour résister à l’eau, et à la poussière, ainsi qu’à la lumière directe du soleil.
Nous fournissons les API publiques suivantes, ainsi que des adaptateurs d’API préconstruits pour les systèmes IoT d’entreprises suivants :
- API publics : MQTT, Rest Web Services
- API adaptés : AWS IoT Core, IBM Watson IoT, Azure IoT Hub
Répondre aux urgences plus rapidement
Réduire le coût des personnes sur site
Connexion au Cloud
Open API
Alertes SMS - emails

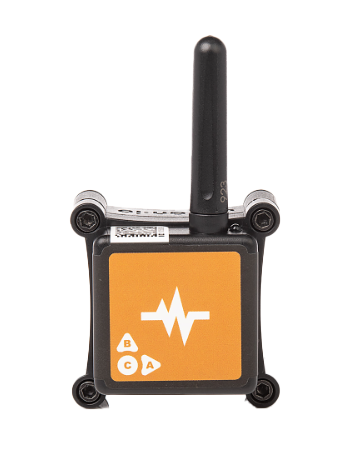

Caractéristiques du capteur de vibrations :
Caractéristiques générales
Passerelle vers réseau de capteurs
500m en intérieur
5km en extérieur
Température de fonctionnement
-40°C à 85°C
Alimentation électrique
Pile de 3,0V CR2477 (remplaçable)
Durée de vie de la batterie
2 années
Fréquence de lecture
1 échantillon à chaque intervalle de 10 minutes
Fréquence
de transmission des données
10 minutes
Élément de détection primaire
Accéléromètre + moteur de traitement de signal intelligent pour détecter les pics de fréquence
Éléments de détection secondaire
Détection de défaut
Perte de l'élément sensible
Connectivité du réseau IoT
Niveau signal bruit "SNR"
Niveau de batterie de l'appareil IoT
% du niveau de batterie restant
Spécifications techniques :
Résolution maximale sur la plage électrique mesurée | Plage de détection de la fréquence de vibration | Résolution du traitement du signal | Tension de seuil numérique | Calibrage / Dérive | Précision | Plage de température (limitée par la batterie) | Indice de protection |
1Hz, 1mm/s | 0 à 1 kHz | 2048 points | 10 points (15 Hz*) | Aucun | +/- 1mm/s , +/-2Hz | -20°C à 85°C | IP67 |
Spécifications de puissance :
Tension d'alimentation | Consommation de courant - mode veille | Consommation de courant - mode échantillonnage | Consommation de courant - mode radio RX | Consommation de courant - mode radio TX |
2,0 - 3,4 VDC | 6 uA | 10 mA | 25 mA pour 0,5 secondes | 100 mA pour 0,5 secondes |
915-925 MHz
Adapté pour l'Asie du Sud Est, Australie, Amérique du Nord et Sud.
863-870 MHz
Adapté pour l'Afrique, le Moyen-Orient, et l'Europe.
779-787 MHz
Adapté pour la Chine.

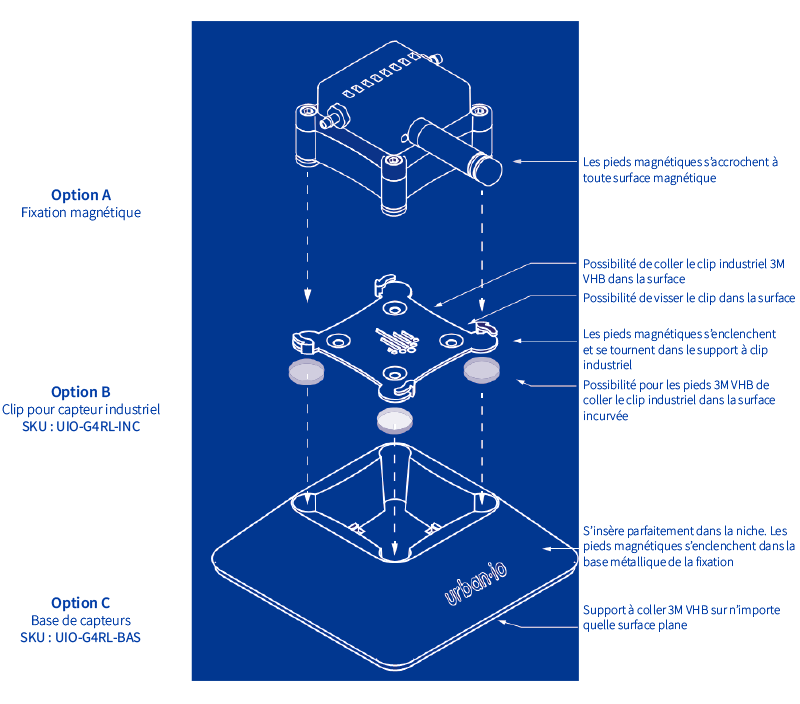

Montage et dimensions :
Longueur : 73 mm (avec antenne)
Hauteur : 29 mm
Largeur : 44 mm
Poids : 85 g
Pour quelles applications ?
Surveillance des pompes
Surveillance des machines
Détection de panne / panne de boîte de vitesse
