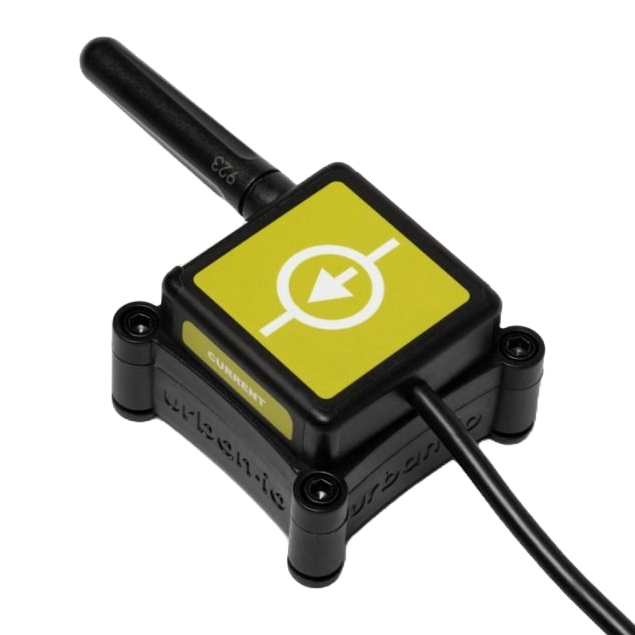

Capteur de courant


Le capteur de courant est conçu pour s’interfacer avec un transformateur de courant (CT) et mesurer le courant absorbé avec une précision de 10 milliampères.

Les TC sont disponibles en deux variantes configurables allant de 0 à 10A, 0 à 20A, ou 0 à 50A et de 0 à 100A, 0 à 150A ou 0 à 200A.


Ce produit est conçu pour être utilisé conjointement avec une passerelle Urban IO. Dans de bonnes conditions, les portées suivantes peuvent être atteintes :

  • Jusqu’à 5km en extérieur lorsqu’il n’y a pas d’obstacles entre la passerelle et le capteur, et où qu’ils soient placés.
  • 500m dans un espace clos où il y a un ou plusieurs obstacles (objets, murs, bâtiments), entre la passerelle et le capteur et qu’il est placé sur le même plan horizontal.

Ce capteur de courant est conçu pour être utilisé dans des environnements intérieurs, et dans certains environnements extérieurs. Le boî­tier de la passerelle est conforme à la norme IP65, et, à ce titre, il est conçu pour résister à l’eau, et à la poussière, ainsi qu’à la lumière directe du soleil.

Nous fournissons les API publiques suivantes, ainsi que des adaptateurs d’API préconstruits pour les systèmes IoT d’entreprises suivants :

  • API publics : MQTT, Rest Web Services
  • API adaptés : AWS IoT Core, IBM Watson IoT, Azure IoT Hu​b



Vous souhaitez en savoir plus ?
Téléchargez notre catalogue Urban IO
Optimiser les performances et bâtiments

Réduire le coût des personnes sur site



Connexion au Cloud





Open API





Alertes SMS - emails

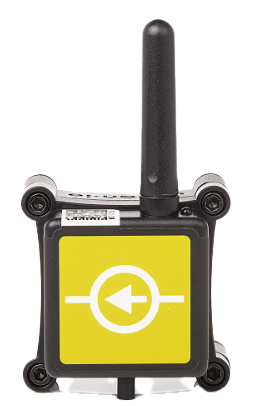

  Caractéristiques du capteur de courant :


Caractéristiques ​générales
Passerelle vers réseau de capteurs
500m en intérieur
5km en extérieur
Température de fonctionnement
-40°C à 85°C
Alimentation électrique
Pile de 3,0V CR2477 (remplaçable)
Durée de vie de la batterie
2 années
Fréquence de lecture
Échantillon par intervalle de 10 minutes
Fréquence de transmission des données
10 minutes
Élément de détection primaire
  • Convertisseur analogique-numérique Sigma-Delta 16 bis

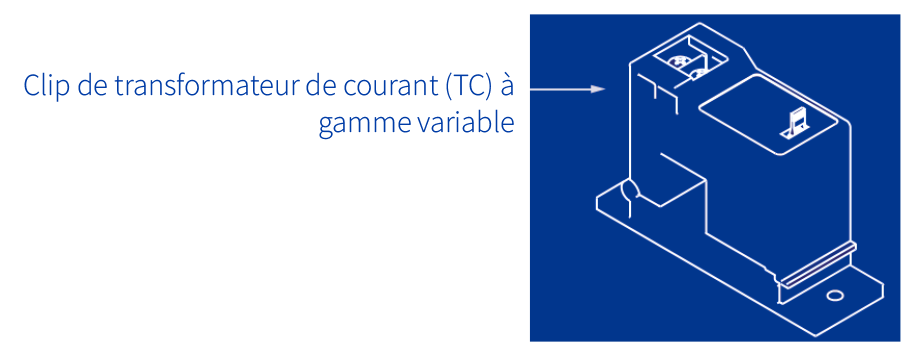

  • Clip pour transformateur de courant (CT) à plage variable
  • Câble de 900m pour connecter le capteur à un courant
Éléments de détection secondaire
Détection de défaut
Perte de l'élément sensible
Connectivité du réseau IoT
Niveau signal bruit "SNR"
Niveau de batterie de l'appareil IoT
% du niveau de batterie restant
  Spécifications techniques :
Résolution maximale sur la plage électrique mesurée
Tension d'entrée maximale
Calibrage / Dérive
Précision
Plage de température
Indice de protection

16 383 points détectables

50V

Aucun

0–10 A : +/- 0.16A

0 –20 A : +/- 0.32A

0–50 A : +/- 0.8A

0-100 A : +/- 1.6A

0–150 A : +/- 2,4A

0-200 A : +/- 3,2A

-20°C à 85°C

IP67

  Spécifications de puissance :
Tension d'alimentation
Consommation de courant - mode veille
Consommation de courant - mode échantillonnage
Consommation de courant - mode radio RX
Consommation de courant - mode radio TX

2,0 - 3,4 VDC

6 uA

150 uA lorsqu'il est actif

25 mA pour 0,5 secondes

100 mA pour 0,5 secondes

915-925 MHz

Adapté pour l'Asie du Sud Est, Australie, Amérique du Nord et Sud.

863-870 MHz

Adapté pour l'Afrique, le Moyen-Orient, et l'Europe.

779-787 MHz

Adapté pour la Chine.

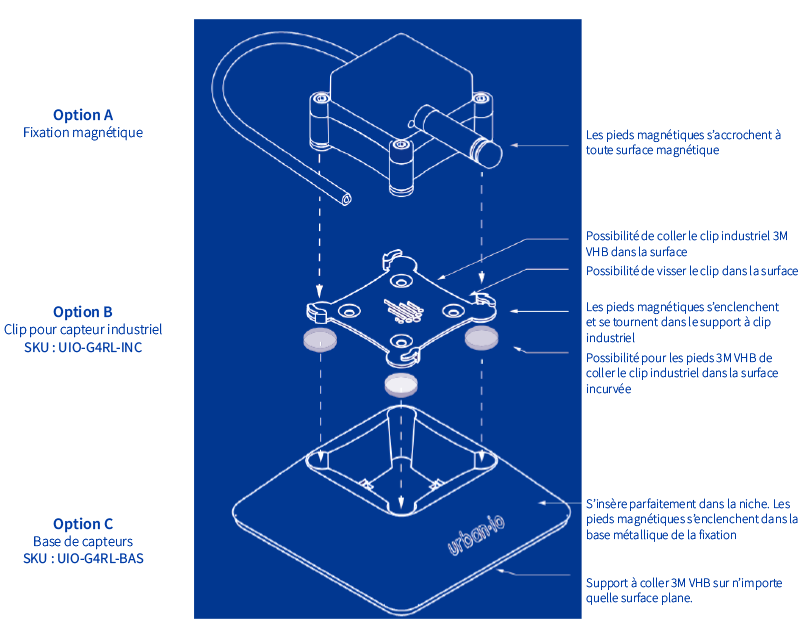

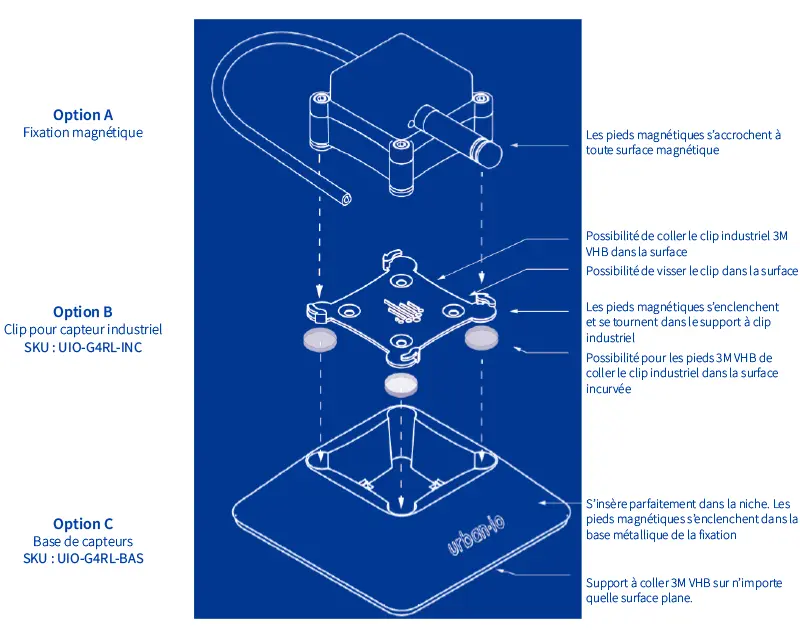

  Montage et dimensions :










Longueur : 73 mm (avec antenne)

Hauteur : 29 mm

Largeur : 44 mm

Poids : 85 g


Pour quelles applications ?


Mesure et surveillance du courant
Détection des fuites sur distribution électrique
Détection de panne de lumière individuelle ou de pilote LED

L'entreprise Urban IO


Urban IO fournit un système complet clé en main de qualité industrielle spécialement conçu pour la surveillance des actifs, des systèmes et des espaces.

Notre solution est le moyen le plus simple et le moins coûteux de connecter vos actifs à vos systèmes de gestion.

Présentation Urban IO

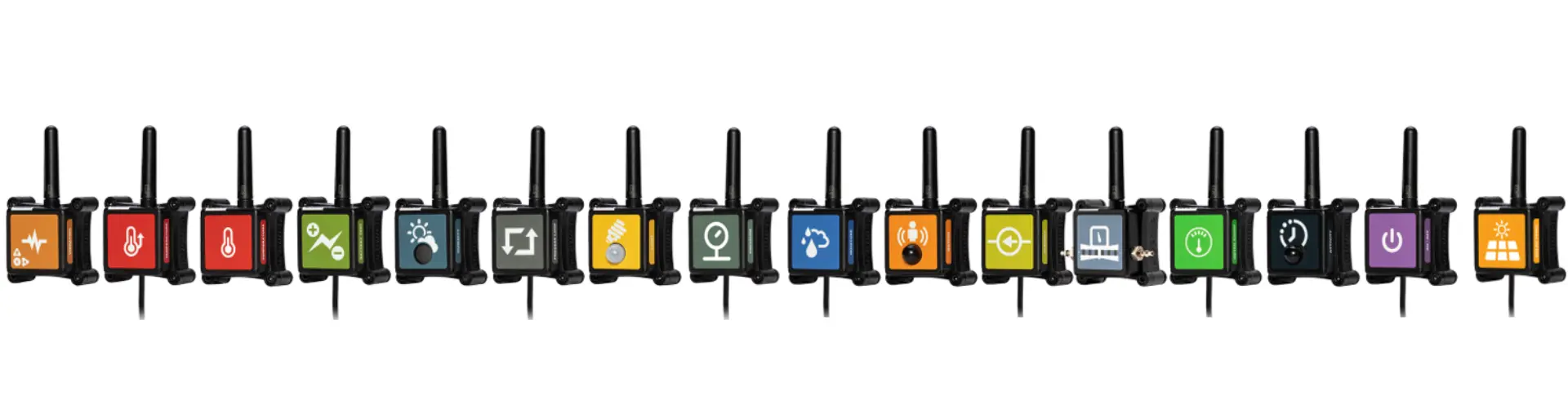

Découvrez nos autres capteurs :
