Capteur de 4-20 mA


Le capteur 4-20 mA Urban IO mesure le courant sur une boucle de contrôle industrielle de 4 à 20 mA, ou un capteur industriel et rapporte la valeur en mA sous forme de pourcentage (%). Ce capteur est câblé en série avec une sortie 4-20 mA existante et mesure la valeur en mA. Cela permet au capteur 4-20 mA d’imiter et de signaler les valeurs lues par un capteur industriel isolé ou distant qui n’est pas connecté à un système de supervision industrielle ou à une plateforme d’analyse.


Ce produit est conçu pour être utilisé conjointement avec une passerelle Urban IO. Dans de bonnes conditions, les portées suivantes peuvent être atteintes :

  • Jusqu’à 5km en extérieur lorsqu’il n’y a pas d’obstacles entre la passerelle et le capteur, et où qu’ils soient placés.
  • 500m dans un espace clos où il y a un ou plusieurs obstacles (objets, murs, bâtiments), entre la passerelle et le capteur et qu’il est placé sur le même plan horizontal.

Ce capteur 4-20 mA est conçu pour être utilisé dans des environnements intérieurs, et dans certains environnements extérieurs. Le boî­tier de la passerelle est conforme à la norme IP65, et, à ce titre, il est conçu pour résister à l’eau, et à la poussière, ainsi qu’à la lumière directe du soleil.

Nous fournissons les API publiques suivantes, ainsi que des adaptateurs d’API préconstruits pour les systèmes IoT d’entreprises suivants :

  • API publics : MQTT, Rest Web Services
  • API adaptés : AWS IoT Core, IBM Watson IoT, Azure IoT Hu​b



Vous souhaitez en savoir plus ?
Téléchargez notre catalogue Urban IO
Réduire le coût des personnes sur site
Optimiser les performances des bâtiments



Connexion au Cloud





Open API





Alertes SMS - emails



  Caractéristiques du capteur 4-20 mA :


Caractéristiques ​générales
Passerelle vers réseau de capteurs
500m en intérieur
5km en extérieur
Température de fonctionnement
-40°C à 85°C
Alimentation électrique
Pile de 3,0V CR2477 (remplaçable)
Durée de vie de la batterie
2 années
Fréquence de lecture
1 échantillon à chaque intervalle de 10 minutes
Fréquence de transmission des données
10 minutes
Élément de détection primaire
  • Résistance de dérivation interne
  • Câble de 900 mm avec interface à deux fils

Éléments de détection secondaire
Détection de défaut
Perte de l'élément sensible
Connectivité du réseau IoT
Niveau signal bruit "SNR"
Niveau de batterie de l'appareil IoT
% du niveau de batterie restant
  Spécifications techniques :
Résolution maximale sur la plage électrique mesurée
Résistance de dérivation
Chute de tension maximale
Tension d'entrée maximale

Calibrage / Dérive

Précision
Plage de température (limitée par la batterie)
Indice de protection

65 535 points détectables

22 ohm

0,5 V à 20 mA

3 V

Aucun

+/- 0,5%

-20°C à 85°C

IP67

  Spécifications de puissance :
Tension d'alimentation
Consommation de courant - mode veille
Consommation de courant - mode échantillonnage
Consommation de courant - mode radio RX
Consommation de courant - mode radio TX

2,0 - 3,4 VDC

6 uA

150 uA

25 mA pour 0,5 secondes

100 mA pour 0,5 secondes

915-925 MHz

Adapté pour l'Asie du Sud Est, Australie, Amérique du Nord et Sud.

863-870 MHz

Adapté pour l'Afrique, le Moyen-Orient, et l'Europe.

779-787 MHz

Adapté pour la Chine.

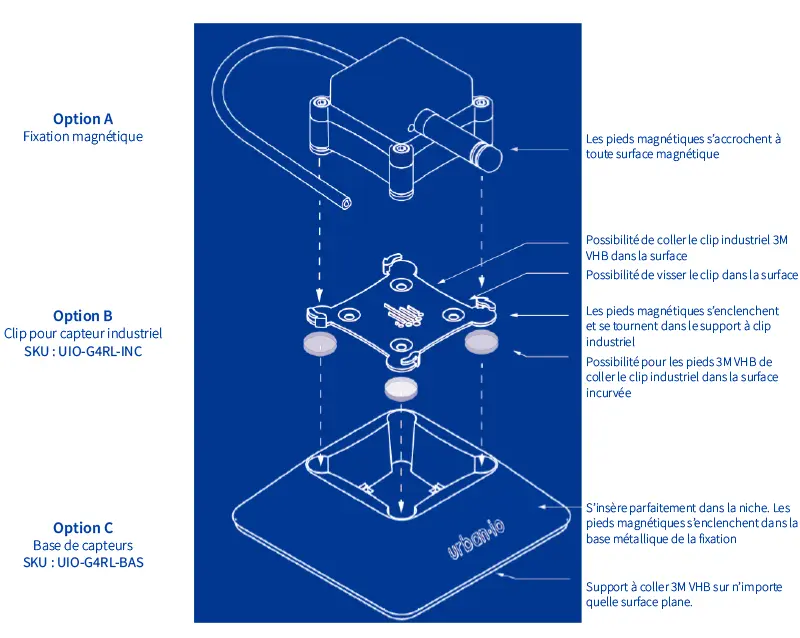

  Montage et dimensions :










Longueur : 73 mm (avec antenne)

Hauteur : 29 mm

Largeur : 44 mm

Poids : 85 g

Pour quelles applications ?


Surveillance à distance des principaux actifs des services publics
Surveillance à distance des capteurs industriels isolés
Analyse de rénovation d'actifs industriels clés
